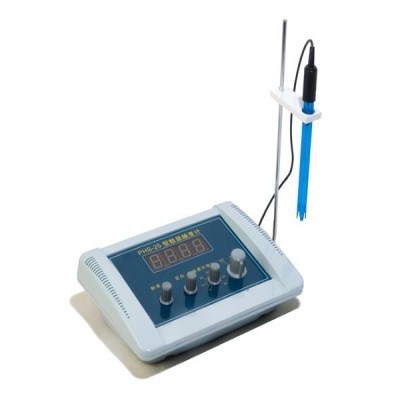

PHS-25型實驗室PH計

一、概述

PHS型數顯酸度計是用于實驗室測量PH值的高精度儀器，具有pH，mV雙重功能。采用E201型復合電極，反應快，穩定性好。該系列儀器廣泛用于科研、教學、農業等許多學科和領域。



二、工作原理

由傳感器（pH復合電極）將水溶液中氫離子活度轉化成電能，電能輸入給儀器，經過運放、檢流，經A/D轉換成數字顯示。以上電能符合能斯特方程：



三、技術參數及工作條件



產品名稱

PHS-3C

PHS-25

功能

pH/mV

測量范圍

(0.00～14.00) pH    (0～±1999)mV

分辨率

0．01 pH   1mV

準確度

±0．01 Ph

1%F·S

±0．05 Ph

1%F·S

溫度補償

（0～60）℃

穩定性

±0．01 pH/12h

環境溫度

(5～45)℃

相對濕度

≤85%RH

被測溶液的溫度

(0～60)℃

電源

AC(220V±22)V(50±0.5)Hz無顯著的振動和強磁場干擾

四、儀器安裝

1、從附件中取出電極架，固定支桿鈕緊固定螺絲，裝上電極固定塊，調整到很佳位置。

2、從附件中取出電極，將電極插頭插入儀器后側的Electrode接口并順時針方向旋轉鎖住。將電極傳感器插入到電極支架上的固定塊中，將電極傳感器調節到很佳位置。



五、儀表指示銨鈕作用

定位旋鈕：校準時根據設定溫度調節pH6.86標準緩沖液的值.

溫度旋鈕：設定待測溶液的溫度值.

斜率旋鈕：校準時根據設定溫度調節pH4.00或pH9.18標準緩沖液的值.

電極插口：連接pH復合電極

參比電極接口：測量mV值時外接參比電極

pH/mV轉換開關：選擇測量pH值或mV值

電源開關：打開或關閉儀器電源

電源插座：連接220V直流穩壓電源



六、儀器標定及測量

1、準備工作

①按量劑來配制標準緩沖溶液。

（標準溶液必須準確配置，不能使用配置時間較長或已變質的標準緩沖液進行校準。）

②新的、久置不用后重新啟用的電極，使用前應先在3.3mol/L的kcl(氯化鉀)溶液中浸泡2小時以上。3.3mol/L的kcl(氯化鉀)溶液配置方法:稱取223.65g氯化鉀溶于一升蒸餾水或去離子水中，將試劑完全溶解。

③用去離子水清洗電極，再用濾紙吸干，排去球泡內的空氣(用手握住電極帽,使球泡部向下，另一只手輕輕彈擊電極管，空氣即會上升)。

2、pH標定(酸度計始終要工作在測量狀態下)

開機：接通電源，打開電源開關，將儀器預熱15分鐘。

①定位：pH/mV開關調置pH檔，pH復合電極與儀器相接。把用去離子水清洗干凈的電極插入pH6.86的標準緩沖溶液中，調節溫度補償調節器致25℃，使其指示溫度與標準溶液的溫度相同，調節儀器“定位”調節器，使儀器顯示的pH值與該溶液在此溫度下的標準值一致(見附表)。

②斜率：取出電極，用去離子水清洗干凈，再用濾紙吸干（以保持每種標準溶液含量的準確性），把電極插入pH4.00或pH9.18的標準溶液中，調節“斜率”調節器，使儀器顯示的pH值與該溶液在此溫度下的標準值一致。重復①②過程，操作至儀器無誤差，標定結束。斜率標定選用何種標準緩沖溶液，視被測溶液的液pH值而定。斜率標定溶液應與被測液pH值相對接近。

注意:第一次使用儀器或更換新電極時必須進行校準，日常使用中，如果您的使用頻率較高，建議您每星期校準一次。如您的使用頻率不高，建議您在使用前校準一次。這樣測得的數據將很精確，

3、測定被測溶液：將經校正好的電極清洗干凈，吸干水分后插入到被測溶液中，攪動、靜置，等數值穩定后，儀器顯示被測溶液的pH。

4、離子電極的標定：儀器功能開關置mV檔，接上相對應的離子選擇電極及參比電極。

用已知離子濃度的溶液，將離子電極插入該溶液中，待讀數穩定后讀出第一個mV值，將溶液稀釋10倍，再讀出第二個mV值，再稀釋，讀出第三個mV值…。由于電極在其量程內，mV值的變化與溶液濃度的對數(log)成正比，做出溶液濃度的對數值與mV值的圖表，標定即結束。

把經標定過的離子電極清洗干凈后插入未知溶液中，儀器顯示的即該離子的濃度時的電極電位(mV值),在圖表中讀出對應的溶液濃度值。



七、注意事項

1、對精度要求高的測試，標定和測試應在同一溫度，同一時間下進行，以減少因溫度，時間差異帶來的誤差。對于一般精度的測試，標定和測量溫度之差可放寬到10℃以內。

2、儀器標定步驟不可混淆，先定位(pH6.86)，后斜率((pH 4.00/(pH 9.18)，否則儀器平衡破壞，數據嚴重失真。

3、連接電極的插頭、插座，應保持清潔，干燥、不可污染，并保證接觸良好(有污跡時可用99%工業酒精擦拭)。

4、電極不宜長期浸泡在蒸餾水中。電極使用時應拔去球泡保護套，測量時應充分?jǐn)噭?dòng)否則反應緩慢(請務必參閱電極使用說明書)。
